Elaborado para trabalhar com um queimador monobloco que facilita a sua manutenção e o acesso a peças de reposição, reduzindo os custos com manutenção, o Gerador de Vapor Instantâneo ICA-GVI da Icaterm apresenta como diferenciais a segurança, a rapidez e a economia.
Além de possuir um sistema de monitoramento de combustão feito por programadores de chama blindados em conformidade com as normas, conta com um controle de temperatura da água que circula pela serpentina. Em caso de superaquecimento, o equipamento sinaliza por meio de um alarme e para. Ainda que possua uma construção compacta e fácil de transportar, o Gerador de Vapor Instantâneo ICA-GVI da Icaterm possui uma ampla capacidade de produção de vapor.
Vantagens
- SEGURO: Não oferece qualquer risco de explosão
- RÁPIDO: Produz vapor a partir de 3 a 5 minutos
- COMPACTO: 70% menor que uma caldeira de vapor convencional
- ALTA PERFORMANCE: troca térmica com rendimento de até 90%
- ECONÔMICO: utiliza queimadores monobloco de fácil manutenção e menor custo
Características
- Capacidade da produção de vapor de 110 Kg/h até 4.400 Kg/h
- Isenção da norma NR-13, por não acumular vapor sob pressão
- Sua construção compacta facilida o transporte e a instalação
- Projeto aquatubular, possibilitando a operação em pressões elevadas
Tecnologia, Serviços e Suporte Nacional
A linha de Gerador de Vapor Instantâneo ICA-GVI da Icaterm contém Tecnologia Brasileira, tendo sido totalmente pensado e desenvolvido para máxima performance e excelente custo benefício no mercado nacional. Além disso, sua indústria poderá contar com uma ampla experiência na resolução de projetos, já que nosso departamento técnico é especializado em diversos processos industriais nos mais variados segmentos.
Por fim, para máxima confiabilidade funcional e operacional, você também poderá contar com os serviços de star-up e comissionamento para os Geradores de Vapor Instantâneo ICA-GVI por meio da nossa equipe técnica altamente qualificada.
Acabamos de produzir um conteúdo com informações complementares sobre o Gerador de Vapor Instantâneo versus a Caldeira Tradicional, onde detalhamos suas diferenças. Acesse em primeira mão!

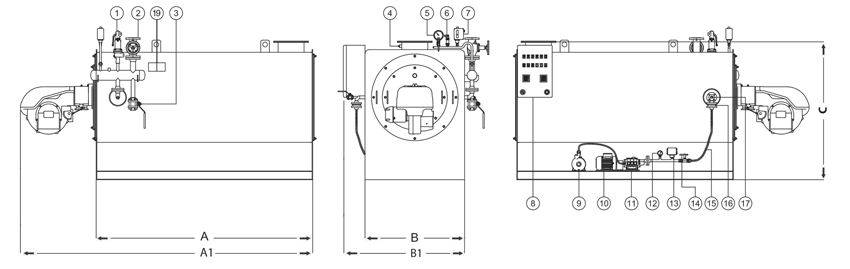

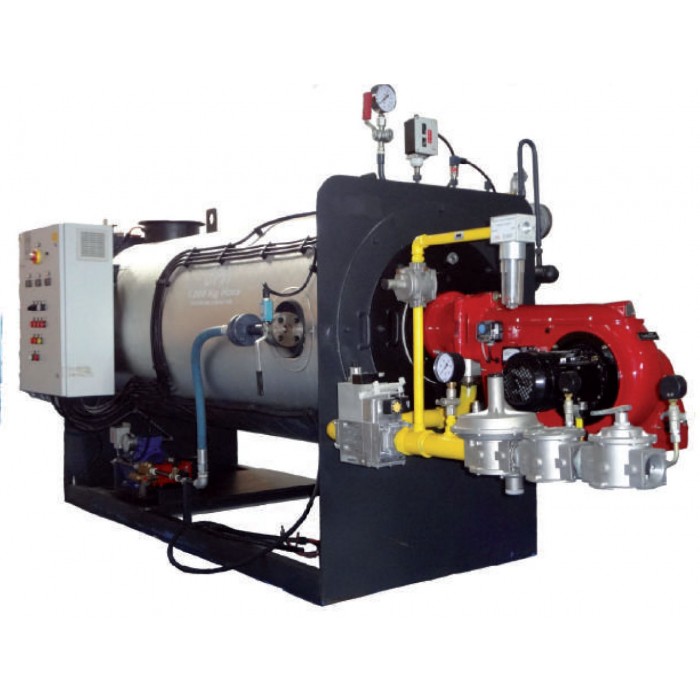

Gerador de Vapor Instantâneo ICA-GVI Horizontal
1 Válvula de Segurança
4 Termostato de fumo
7 Pressostato de Segurança
10 Motor Elétrico
13 Pressostato água
16 Válvula de Retenção
2 Válvula de Saída de Vapor
5 Manômetro de Vapor
8 Painel Elétrico
11 Bomba de Alimentação
14 Fluxostato
17 Queimador
3 Válvula de Escape
6 Transmissor de Pressão
9 Bomba Anticavitação
12 Manômetro de água
15 Flexível de Alta Pressão

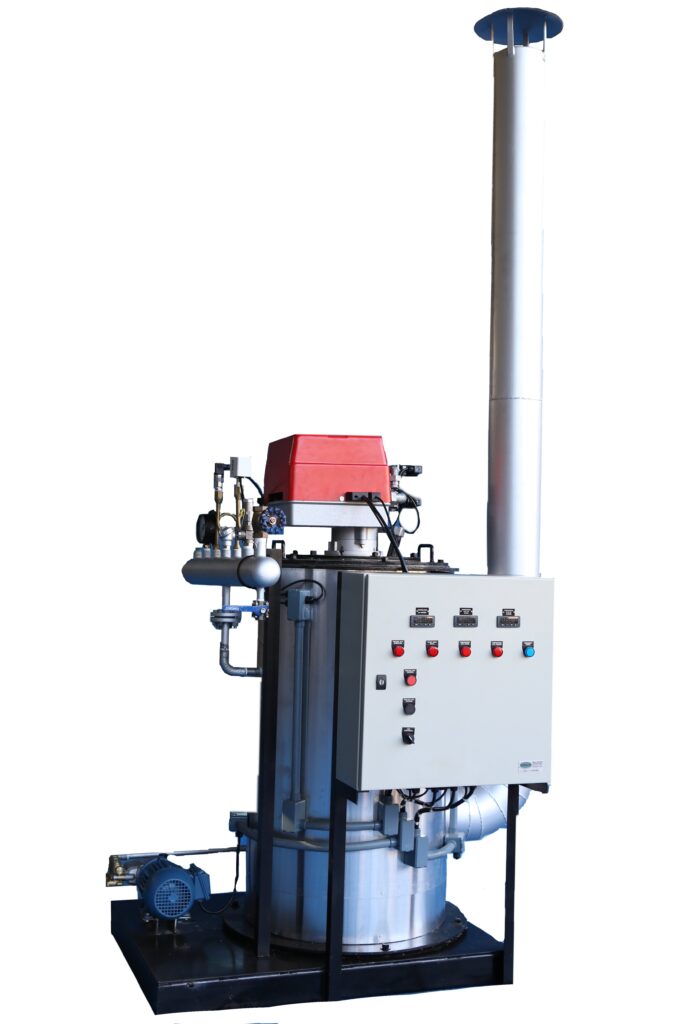

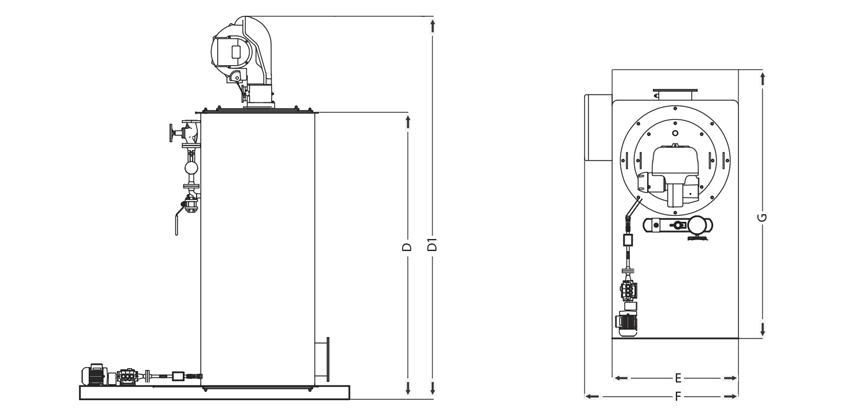

Gerador de Vapor Instantâneo ICA-GVI Vertical
Confira os modelos disponíveis do Gerador de Vapor Instantâneo ICA-GVI
| Modelo | Potência | Prod. Vapor | Contra Pressão | Presão Oper. | Conexões | Peso | Dimensões em mm | Modelo | Dimensões em mm | |||||||||
| Horizontal | kcal/h | kg/h | mmca | bar | Vapor | Água | kg | A | A1 | B | B1 | C | Vertical | D | D1 | E | F | G |
| ICA-GVI-110H | 63.800 | 110 | 16 | 10,5 | 1″ | 1/2″ | 550 | 1155 | 1480 | 800 | 1050 | 1400 | ICA-GVI-110V | 1260 | 1641 | 850 | 1100 | 1100 |
| ICA-GVI-165H | 95.700 | 165 | 20 | 10,5 | 1″ | 1/2″ | 600 | 1275 | 1656 | 800 | 1050 | 1400 | ICA-GVI-165V | 1380 | 1761 | 1000 | 1250 | 1200 |
| ICA-GVI-220H | 127.600 | 220 | 25 | 10,5 | 1″ | 1/2″ | 680 | 1275 | 1656 | 850 | 1100 | 1450 | ICA-GVI-220V | 1380 | 1761 | 1000 | 1250 | 1300 |
| ICA-GVI-330H | 191.400 | 330 | 25 | 10,5 | 1″ | 3/4″ | 750 | 1500 | 2035 | 870 | 1120 | 1470 | ICA-GVI-330V | 1650 | 2315 | 1000 | 1250 | 1300 |
| ICA-GVI-550H | 319.000 | 550 | 30 | 10,5 | 1″ | 3/4″ | 850 | 1600 | 2135 | 920 | 1170 | 1500 | ICA-GVI-550V | 2000 | 2700 | 1000 | 1250 | 1350 |
| ICA-GVI-660H | 382.800 | 660 | 30 | 10,5 | 1″ | 3/4″ | 850 | 1600 | 2135 | 920 | 1170 | 1500 | ICA-GVI-660V | 2050 | 3000 | 1100 | 1350 | 1600 |
| ICA-GVI-880H | 510.400 | 880 | 35 | 10,5 | 1.1/2″ | 1″ | 1200 | 1900 | 2689 | 1000 | 1250 | 1600 | ICA-GVI-880V | 2050 | 3000 | 1100 | 1350 | 1600 |
| ICA-GVI-1100H | 638.000 | 1100 | 45 | 10,5 | 2″ | 1″ | 1500 | 2200 | 3060 | 1000 | 1250 | 1600 | ICA-GVI-1100V | 2600 | 3470 | 1200 | 1450 | 1700 |
| ICA-GVI-1430H | 829.400 | 1430 | 45 | 10,5 | 2″ | 1 1/4″ | 1750 | 2400 | 3357 | 1100 | 1350 | 1650 | ICA-GVI-1430V | Sob consulta | ||||
| ICA-GVI-1650H | 957.000 | 1650 | 55 | 10,5 | 2.1/2″ | 1 1/2″ | 1950 | 2600 | 3557 | 1200 | 1450 | 1650 | ICA-GVI-1650V | Sob consulta | ||||
| ICA-GVI-2200H | 1.276.000 | 2200 | 65 | 10,5 | 2.1/2″ | 2″ | 2300 | 3000 | 3957 | 1200 | 1450 | 1750 | ICA-GVI-2200V | Sob consulta | ||||
| ICA-GVI-2750H | 1.595.000 | 2750 | 75 | 10,5 | 3″ | 2 1/2″ | 2850 | 3500 | 4457 | 1300 | 1550 | 1750 | ICA-GVI-2750V | Sob consulta | ||||
| ICA-GVI-3300H | 1.914.000 | 3300 | 85 | 10,5 | 4″ | 2 1/2″ | 3300 | 3700 | 4657 | 1300 | 1550 | 1900 | ICA-GVI-3300V | Sob consulta | ||||
| ICA-GVI-4400H | 2.552.000 | 4400 | 90 | 10,5 | 4″ | 3″ | 3950 | 4000 | 5150 | 1300 | 1550 | 1900 | ICA-GVI-4400V | Sob consulta | ||||
| NOTAS: | 1 – Pressão de trabalho até 100 bar sob consulta | |||||||||||||||||
| 2 – Reservamo-nos o direito de alterar as dimensões dos equipamentos sem previo aviso e sem o prejuizo em seus desempenhos. | ||||||||||||||||||
| 3 – Produção de vapor com água à 80° C | ||||||||||||||||||
Solicite um contato para maiores informações!
